 Richelieu 1952 1/100

Aller en bas
Aller à la page : 1, 2, 3, 4, 5, 6, 7  Suivant
AuteurMessage
fabrice

fabrice

Messages : 216
Date d'inscription : 14/01/2014

Richelieu 1952 1/100 Empty
MessageSujet: Richelieu 1952 1/100   Richelieu 1952 1/100 Icon_minitimeMer 15 Jan - 12:48

le Richelieu, version 1952, au 1/100 est le dernier de la flotte. comme il est encore en construction, je l'ai donc mis ici.

Lui aussi en "full scratch", il mesure 2.48m de long, 36 cm au niveau du Maitre-bau. Navigant, il pèse 43 kg. il est entièrement animé. les tourelles principales de 380mm pivotent et à l'aide d'un générateur de fumée et de vannes à ouverture/fermeture rapide, elles crachent des jets de fumée qui simulent le tir. les tourelles secondaires de 152mm sont elles aussi animées, mais sans simulation de tir. ce même générateur de fumée permet de faire fumer la cheminée. les télépointeurs suivent le mouvement des tourelles, etc..

il est entièrement en bois, laiton, plastique et bristol. la coque est en bois, recouverte intérieur/extérieur de fibre de verre et résine expoxy pour assurer l'étanchéité de la coque. les superstructures et les tourelles sont amovibles, déjà pour permettre un transport en toute sécurité, ensuite pour pouvoir accéder à tous les systèmes de navigation.

il existe très peu de documents sur le Richelieu concernant cette époque précise. il faut avouer que lancé juste avant la WWII, il  n'a que très peu été en service en période de paix. il a connu en plus la guerre d'Indochine puis l'Algérie, avant d'être mis en réserve rattaché aux centre d'instruction naval de Brest et de Toulon, avant d'être finalement condamné et définitivement ferraillé (Hargggg !!!!).

la base de sa construction sont les plans du Musée de la Marine qui détaillent la version 1946. ils ne sont pas tout à fait exacts, ne correspondent pas tout à fait à la version 52, mais cela reste un point de départ indispensable à la réalisation. La coque et les superstructures restent à la base les mêmes ; c'est surtout dans le détail que les choses changent.

je ne rappellerais pas ici les 4 ans de construction précédents. je vous le présenterais donc dans sa dernière année de construction.

place au photos, et pour commencer sont état d'avancement fin 2012, avant que je n'entreprenne la dernière (grande) ligne droite de sa construction.

il rejoindra le Musée de St dizier ensuite, où il sera exposé.

le Rich' dans son "cercueil"

Richelieu 1952 1/100 Cimg2810

Richelieu 1952 1/100 Cimg2811

les superstructures et les tourelles dans leur coffre de protection et de transport

Richelieu 1952 1/100 Cimg2812

le Richelieu présenté au journée du patrimoine en 2012

Richelieu 1952 1/100 Rich_j12


Dernière édition par fabrice le Mar 21 Juin - 10:50, édité 3 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
fabrice

fabrice

Messages : 216
Date d'inscription : 14/01/2014

Richelieu 1952 1/100 Empty
MessageSujet: Re: Richelieu 1952 1/100   Richelieu 1952 1/100 Icon_minitimeMer 15 Jan - 13:03

13 nov 2012 :

on commence par la réalisation les 94 radeaux de type "Brest" qui étaient disséminés sur les différents ponts (dimensions des radeaux : 20 *13*3.5 mm) :

les originaux :

Richelieu 1952 1/100 E20p10

on sort la mini boite à onglet, les petites baquettes de noyer, la colle, la moustiquaire,  et on se met au boulot...

après quelques heures de découpage, de collage, on obtient ça, une trentaine de radeau type "Brest" : bon, il est à noter que quelques uns, je viens de m'en apercevoir sont loin d'être parfaits.. mais ça se corrige... là, ce ne, sont que les formes brutes, seuls les 2 en bas à droite sont passés à l'atelier "ponçage, correction et finition". bon, déjà 30 de faits.. encore 64 !!

Richelieu 1952 1/100 Img_0720

ils sont empilés par 5 ou par 3. (c'est 14*5 et 8*3, sur le pont arrière et au niveau des 2 tourelles arrières de 152). seuls les 2 ou 3 supérieurs seront complets avec le filet. ceux du dessous seront simplement représentés par un cadre.
mais ils devront tous passer par l'atelier "mise en forme".

25 nov 2012

et voilà, quelques heures plus tard, j'ai enfin mes 94 radeaux de sauvetage... en version brute, il faudra les passer au stand ponçage et façonnage, mais ils sont prêts..

Richelieu 1952 1/100 Img_0721

27 nov 2012

après  plus de 12 heures à jouer de la lime et du papier de verre, les 94 radeaux sont enfin prêts à recevoir leur couleur grise.

Richelieu 1952 1/100 Img_0722

28 nov 2012

habillage des radeaux et pose des cordages d'accroche et de maintien..
après près de 3h de boulot (il faut compter pas moins de 25 min par radeau), voilà ce que ça donne. le montage des "bottes" de 5 et de 3 sont à blanc (juste posés les uns sur les autres), je n'ai pas encore entrepris de les sangler ensembles., mais ça va venir...

Richelieu 1952 1/100 Img_0723

12 déc 2012

après une centaine d'heures, les radeaux sont enfin terminés... et assemblés par 5 (14*5) et pas 3 (8*3)

Richelieu 1952 1/100 Img_1110

Richelieu 1952 1/100 Img_1111

Richelieu 1952 1/100 Img_1112

Richelieu 1952 1/100 Img_1113


Dernière édition par fabrice le Jeu 16 Jan - 19:31, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
fabrice

fabrice

Messages : 216
Date d'inscription : 14/01/2014

Richelieu 1952 1/100 Empty
MessageSujet: Re: Richelieu 1952 1/100   Richelieu 1952 1/100 Icon_minitimeMer 15 Jan - 13:08

20 déc 2012

Les cheminées d'expansion des soutes de tourelle 1 ont été montées et une première couche de peinture à été appliquée.
j'ai "construit" les premiers éléments des "bosses" qui viendront s'ajouter aux lignes de mouillage avant.

Richelieu 1952 1/100 Img_1114

22 déc 2012

j'ai profité des derniers jours pour "poser" les bosses au niveau des lignes de chaines d'ancres avant. bon, on les verra mieux sur les photos quand elles seront peintes.

Richelieu 1952 1/100 Img_1126

Richelieu 1952 1/100 Img_1127

3 jan 2013

j'ai apporté des petites améliorations esthétiques à mes cheminées d’expansion, en posant les plaques rivetées, qui sont pour celles verticales, dissymétriques. mais c'est normal.. elles ne sont pas encore prêtes à peindre, je dois encore travailler un peu la finition et j'attends d'avoir fini tout ce qui doit être peint en gris clair pour le faire.

Richelieu 1952 1/100 Img_1124

j'ai commencé aussi à construire les claire-voies et les panneaux, qui sont disséminées un peu partout sur les ponts avant , arrières et château.

Richelieu 1952 1/100 Img_1125

détails des plaques de revêtement antidérapantes  de la plage avant.

Richelieu 1952 1/100 Img_1128
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
fabrice

fabrice

Messages : 216
Date d'inscription : 14/01/2014

Richelieu 1952 1/100 Empty
MessageSujet: Re: Richelieu 1952 1/100   Richelieu 1952 1/100 Icon_minitimeMer 15 Jan - 13:10

20 jan 2013

les panneaux, les différentes claires-voies, les pavois latéraux des ex-canons de 20mm, les socles de ces mêmes canons (enlevés en 52), les caisses à munitions de 20, les 2 coffres, ainsi que la première des 4 paravanes sont en bonne voie... y'a encore du travail de finition, mais ça avance...

Richelieu 1952 1/100 Img_1110

Richelieu 1952 1/100 Img_1111

Richelieu 1952 1/100 Img_1112

Richelieu 1952 1/100 Img_1113

Richelieu 1952 1/100 Img_1114
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
fabrice

fabrice

Messages : 216
Date d'inscription : 14/01/2014

Richelieu 1952 1/100 Empty
MessageSujet: Re: Richelieu 1952 1/100   Richelieu 1952 1/100 Icon_minitimeMer 15 Jan - 13:15

30 jan 2013

les paravanes sont enfin terminées. chacune est composée d'une bonne quarantaine de morceaux. elles font 3.2* 1.4 cm

Richelieu 1952 1/100 Img_1510

Richelieu 1952 1/100 Img_1511

voilà les vraies prises en 1953

Richelieu 1952 1/100 Ri904_10

Richelieu 1952 1/100 Ri905_10

2 fev 2013

les Cheminées d’expansion des fumées de la tourelle N2 du Richelieu sont terminées.. (bon, elles sont brutes là... )

Richelieu 1952 1/100 Sans-t10


Dernière édition par fabrice le Sam 1 Fév - 20:02, édité 3 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
fabrice

fabrice

Messages : 216
Date d'inscription : 14/01/2014

Richelieu 1952 1/100 Empty
MessageSujet: Re: Richelieu 1952 1/100   Richelieu 1952 1/100 Icon_minitimeMer 15 Jan - 13:25

20 mars 2013

les apparaux de pont sont terminés :

Richelieu 1952 1/100 Amarag10

1 avr 2013

les canons d'entrainement de 90mm sont terminés

Richelieu 1952 1/100 Canons10

20 avr 2013

les râteliers des gilets de sauvetage sont terminés

Richelieu 1952 1/100 Cimg4110
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
fabrice

fabrice

Messages : 216
Date d'inscription : 14/01/2014

Richelieu 1952 1/100 Empty
MessageSujet: Re: Richelieu 1952 1/100   Richelieu 1952 1/100 Icon_minitimeMer 15 Jan - 13:28

4 sep 2013

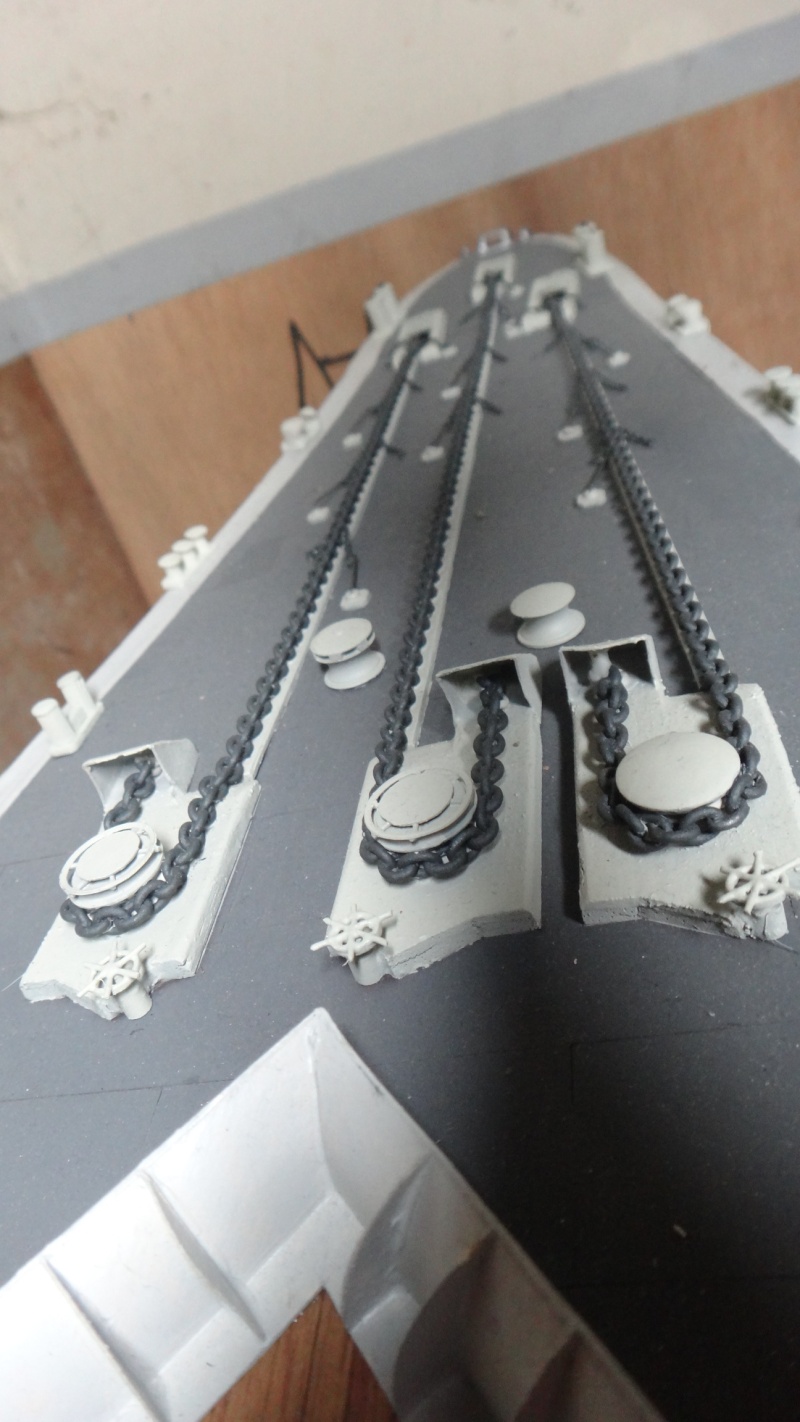

beaucoup d'éléments ont été rajoutés comme la chaine de l'ancre de détroit, les barques de 7m au niveau arrière du pont central, les baignoires des bofors de 40 mm ont reçu leur rails de rangement de munition.. et les munitions (y'a des malades...), la nappe d'antennes a été réparée suite un un faux mouvement et la rupture du bras du mat tribord..

bref, depuis fin 2012, il a bien changé :

Richelieu 1952 1/100 Richel10

Richelieu 1952 1/100 Dsc02610

Richelieu 1952 1/100 Dsc02611

Richelieu 1952 1/100 Dsc02612

voilà en gros plan sur un des bafors de 40 mm. j'ai poussé le vice à mettre les munitions.

Richelieu 1952 1/100 Dsc02613

le pont avant et les 2 chateaux

Richelieu 1952 1/100 Dsc02614

Richelieu 1952 1/100 Dsc02615

Richelieu 1952 1/100 Dsc02616
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
fabrice

fabrice

Messages : 216
Date d'inscription : 14/01/2014

Richelieu 1952 1/100 Empty
MessageSujet: Re: Richelieu 1952 1/100   Richelieu 1952 1/100 Icon_minitimeMer 15 Jan - 13:42

25 sep 2013

la réalisation de la drôme avance.

Richelieu 1952 1/100 Img_1210

15 oct 2013

la drôme est terminée et le pont château se garnit.  la vedette du commandant a pris ses couleurs bleu-blanc-rouge

Richelieu 1952 1/100 Dsc02617

Richelieu 1952 1/100 Dsc02618

Richelieu 1952 1/100 Dsc02710

2 nov 2013

aujourd'hui j'ai enfin fini la pose des vedettes entre les 2 chateaux, après avoir réalisé les chariots porteur et les avoir glissés sur leurs rails de guidage

Richelieu 1952 1/100 Dsc02711

Richelieu 1952 1/100 Dsc02712

Richelieu 1952 1/100 Dsc02713


Dernière édition par fabrice le Sam 1 Fév - 20:03, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
fabrice

fabrice

Messages : 216
Date d'inscription : 14/01/2014

Richelieu 1952 1/100 Empty
MessageSujet: Re: Richelieu 1952 1/100   Richelieu 1952 1/100 Icon_minitimeMer 15 Jan - 13:47

10 dec 2013

les mats de charges commencent à avoir de l'allure et j'ai terminé les moteurs qui entrainent les cables de levage, qui viennent de part et d'autre de la plate-forme des mats.

Richelieu 1952 1/100 Dsc02714

Richelieu 1952 1/100 Dsc02715

14 déc 2013

le montage des mats de charge se poursuit. y'a encore pas mal de travail dessus, mais ils prennent forme... celui de tribord est bien plus avancé que l'autre..

Richelieu 1952 1/100 Dsc02718

j'ai posé le tableau de commande et tout ce qui le compose. les commandes "on/off", la manivelle orientation dans le plan horizontale et les 2 maquettes de commande de la grue dans le plan vertical et de la chaine de charge.

Richelieu 1952 1/100 Dsc02719

18 dec 2013

première pose à blanc du mat de charge tribord.

Richelieu 1952 1/100 Dsc02720

Richelieu 1952 1/100 Dsc02721

30 dec 2013

GRRRR !!! le premier des 2 mats de charge a été mis en place, après avoir dû refaire les bras, suite à une enorme boulette de ma part ayant confondu un "3" avec un "8", ce qui fait qu'ils étaient 5mm trop long. le bastingage de la plate-forme de commande a été posé, ainsi que le système d'accroche de la tête de mat au pont, les cables passés dans les poulies, etc..

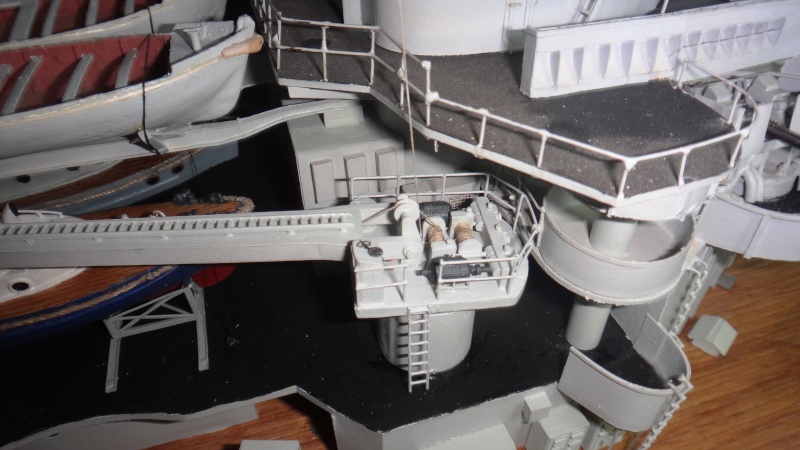

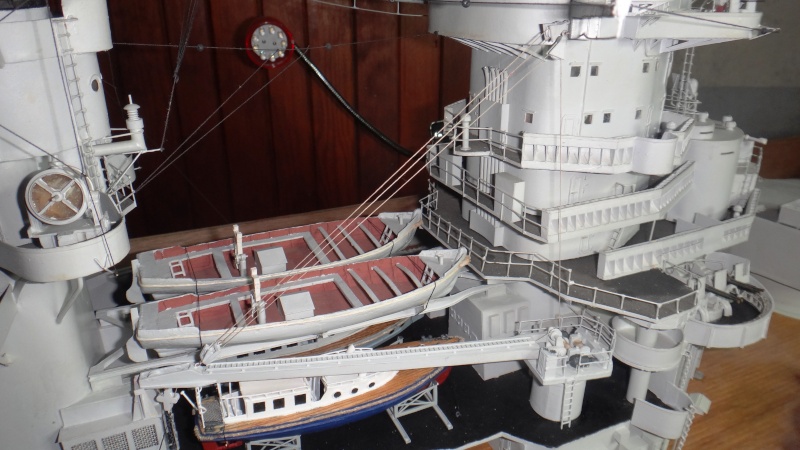

Richelieu 1952 1/100 Dsc02810

Richelieu 1952 1/100 Dsc02811

4 jan 2014

pose de la grue N°2... qui supporte désormais 5 bidons de 200l.

Richelieu 1952 1/100 Dsc02812

Richelieu 1952 1/100 Dsc02813

Richelieu 1952 1/100 Dsc02814
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
fabrice

fabrice

Messages : 216
Date d'inscription : 14/01/2014

Richelieu 1952 1/100 Empty
MessageSujet: Re: Richelieu 1952 1/100   Richelieu 1952 1/100 Icon_minitimeMer 15 Jan - 13:48

5 jan 2014

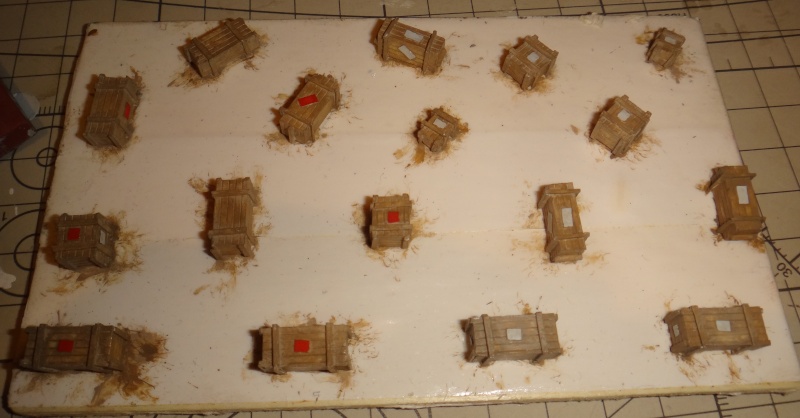

finition et mise en peinture des caisses qui agrémenteront un des mats de charge escamotables du pont avant (juste devant le brise-lame). le second sera lui en position démontée en arrière du brise-lame. je vais tout simplement faire un mat de charge en "plein travail" et disposer quelques caisses autour..

Richelieu 1952 1/100 Dsc02816

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
fabrice

fabrice

Messages : 216
Date d'inscription : 14/01/2014

Richelieu 1952 1/100 Empty
MessageSujet: Re: Richelieu 1952 1/100   Richelieu 1952 1/100 Icon_minitimeMer 15 Jan - 13:48

etat du Rich' au 11 jan 2014

Richelieu 1952 1/100 Dsc02817

Richelieu 1952 1/100 Dsc02818

Richelieu 1952 1/100 Dsc02819

Richelieu 1952 1/100 Dsc02820

Richelieu 1952 1/100 Dsc02821

Richelieu 1952 1/100 Dsc02822

Richelieu 1952 1/100 Dsc02823

Richelieu 1952 1/100 Rich_m10
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
fabrice

fabrice

Messages : 216
Date d'inscription : 14/01/2014

Richelieu 1952 1/100 Empty
MessageSujet: Re: Richelieu 1952 1/100   Richelieu 1952 1/100 Icon_minitimeMer 15 Jan - 13:51

14 jan 2014

aujourd'hui, réalisation du premier des 2 télépointeurs de l'artillerie de 100mm.
là, c'est l'aspect brut, sans peinture, pour donner une idée du travail que la réalisation d'un élément de 2.3cm de diamètres sur 1.5cm de haut peut représenter. il a fallu pas moins d'une quarantaine de morceaux de bois, plastique et bristol pour le réaliser. encore un peu de travail de ponçage et a sera correct.
a l'autre maintenant..

Richelieu 1952 1/100 Dsc02824

Richelieu 1952 1/100 Dsc02825

voilà pour la piqure de rappel. désormais c'est en live que vous pourrez suivre l'avancée de travaux
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
fabrice

fabrice

Messages : 216
Date d'inscription : 14/01/2014

Richelieu 1952 1/100 Empty
MessageSujet: Re: Richelieu 1952 1/100   Richelieu 1952 1/100 Icon_minitimeVen 17 Jan - 23:30

aujourd'hui, j'ai fini le premier des télépointeurs des canons de 100 mm qui n'attend plus que de prendre sa place.
le second a reçu sa première couche de gris.

les plaques d'accès aux télémètres des tourelles de 380mm n'ont plus à être collées ainsi que l'échelle d'accès à la tourelles 2

Richelieu 1952 1/100 Dsc02826
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
fabrice

fabrice

Messages : 216
Date d'inscription : 14/01/2014

Richelieu 1952 1/100 Empty
MessageSujet: Re: Richelieu 1952 1/100   Richelieu 1952 1/100 Icon_minitimeSam 18 Jan - 1:55

l'échelle d'accès à la Tourelle II a été posée, ainsi que les plaques d'accès aux télémètres des 2 tourelles I & II

l'arrière de la Tourelle II, l'echelle d'accès (sous la tourelle) et le panier de basket, rajouté en 1952 pour la détente de l’équipage.

Richelieu 1952 1/100 Dsc02827

la tourelle II surmontée des 2 baignoires des canons de 20 mm

Richelieu 1952 1/100 Dsc02828

l'arrière de la tourelle I. les cheminées d’expansion des fumées et les paravanes

Richelieu 1952 1/100 Dsc02910

la vedette de 10.80m du commandant

Richelieu 1952 1/100 Dsc02911

la barque de 8m tribord. la bâche a simplement été réalisée avec du papier à cigarette.

Richelieu 1952 1/100 Dsc02912

les cheminées d'expansion des fumées, le rouf de la tourelle II et les tourets des lances à incendies.

Richelieu 1952 1/100 Dsc02913

la tourelle II

Richelieu 1952 1/100 Dsc02914

vue vers l'arrière depuis le brise lame avant

Richelieu 1952 1/100 Dsc02915

la plage avant et les apparaux de mouillage

Richelieu 1952 1/100 Dsc02916

vue vers l'arrière depuis la tourelle I

Richelieu 1952 1/100 Dsc02917

l'arrière du pont central et les tourelles de 152mm

Richelieu 1952 1/100 Dsc02918

le château avant vue de l'arrière

Richelieu 1952 1/100 Dsc02920

les chateaux avant et arrière

Richelieu 1952 1/100 Dsc02921

le pont central arrière, le cimetière et les tourelles de 152mm

Richelieu 1952 1/100 Dsc02923

Richelieu 1952 1/100 Dsc02924
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
looping
Admin
looping

Messages : 532
Date d'inscription : 05/11/2009
Age : 55
Localisation : st etienne

Richelieu 1952 1/100 Empty
MessageSujet: Re: Richelieu 1952 1/100   Richelieu 1952 1/100 Icon_minitimeSam 18 Jan - 10:09

Bravo Fabrice,c'est du grand art.
Passionnant de suivre la progression de ce modèle,avec d'aussi nombreux détails (le panneau de basket et les munitions,c'est énorme).
Nous n'avions pas de maquettiste naval,nous avons LE MAQUETTISTE naval  Very Happy .

_________________
ce qui embellit le desert c'est qu'il cache un puits quelque part
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://lesapeurzeforum.forumactif.com
fabrice

fabrice

Messages : 216
Date d'inscription : 14/01/2014

Richelieu 1952 1/100 Empty
MessageSujet: Re: Richelieu 1952 1/100   Richelieu 1952 1/100 Icon_minitimeSam 18 Jan - 15:30

ce matin, finition des telepointeurs des canons de 100mm.

pose à blanc de celui tribord (juste pourvoir, parce qu'avant j'ai du nettoyage à faire) au niveau de la plate-forme

Richelieu 1952 1/100 Dsc02925

pose du réseau électrique d'alimentation des antennes et des feux de position au niveau de la verge tribord de la tour avant.

Richelieu 1952 1/100 Dsc02926
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
fabrice

fabrice

Messages : 216
Date d'inscription : 14/01/2014

Richelieu 1952 1/100 Empty
MessageSujet: Re: Richelieu 1952 1/100   Richelieu 1952 1/100 Icon_minitimeMer 22 Jan - 13:09

hier soir (je me suis encore couché très tôt), j'ai posé le câblage électrique électrique au niveau de la tour cheminée.  il n'existe pas de plan là dessus. c'est donc à partir de photos que je l'ai réalisé. ces photos sont rares, bien souvent prises de loin, de qualité médiocre, ce qui ne laisse guère de place aux détails. mais vous pourrez ainsi voir qu'un navire de guerre est bien loin d'avoir une carrosserie de voiture. (ya qu'à voir au niveau de la chemine)

la réalité côté bâbord.

Richelieu 1952 1/100 Chemin10

ce que j'ai réalisé :

Richelieu 1952 1/100 Dsc02928

la réalité côté tribord.

Richelieu 1952 1/100 Richel12

ma réalisation :

Richelieu 1952 1/100 Dsc02929

j'en ai profité pour poser également les caillebotis de sécurité au niveau de la Barre de Théorie (c'est comme ça que s'appelle la structure qui porte les barques supérieures de la drôme)..

Richelieu 1952 1/100 Dsc02930

le caillebotis arrière avec éclairage par le dessous.

Richelieu 1952 1/100 Dsc02931

_________________
Si les mouettes ont pied, il est trop tard pour virer.

Dans la marine, c'est simple, tu salues tout ce qui bouge.. et si ça bouge pas, tu le nettoies...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
looping
Admin
looping

Messages : 532
Date d'inscription : 05/11/2009
Age : 55
Localisation : st etienne

Richelieu 1952 1/100 Empty
MessageSujet: Re: Richelieu 1952 1/100   Richelieu 1952 1/100 Icon_minitimeMer 22 Jan - 18:01

Pas de doute,tu colles de TRES près à la réalité.

Non seulement c'est un régal de suivre cette progression,mais c'est en plus un cours magistral sur les termes techniques de la marine.

(Au fait,en parlant de marine,ta signature est à se rouler par terre. Wink )

_________________
ce qui embellit le desert c'est qu'il cache un puits quelque part
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://lesapeurzeforum.forumactif.com
fabrice

fabrice

Messages : 216
Date d'inscription : 14/01/2014

Richelieu 1952 1/100 Empty
MessageSujet: Re: Richelieu 1952 1/100   Richelieu 1952 1/100 Icon_minitimeMer 22 Jan - 21:38

merci des compliments...
mes signatures sont des choses que j'ai bien souvent entendues quand j'étais dans la Royale pour mon SN.


_________________
Si les mouettes ont pied, il est trop tard pour virer.

Dans la marine, c'est simple, tu salues tout ce qui bouge.. et si ça bouge pas, tu le nettoies...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
fabrice

fabrice

Messages : 216
Date d'inscription : 14/01/2014

Richelieu 1952 1/100 Empty
MessageSujet: Re: Richelieu 1952 1/100   Richelieu 1952 1/100 Icon_minitimeMer 22 Jan - 23:47

le travail du soir, la pose du réseau électrique à la base de la tour avant.
là non plus, il n'y a pas de plans, juste des photos (en encore que quelques unes) mais elles ont été bien utiles.

voilà les photos originales :

Richelieu 1952 1/100 Img01511

Richelieu 1952 1/100 Rich_d12

et ce que j'en ai tiré:

Richelieu 1952 1/100 Dsc02932

Richelieu 1952 1/100 Dsc02933

Maintenant, et ce fut la une grosse partie du travail et pas l'un des plus facile. j'ai construit le Rich' en me basant sur les plans existants... mais voilà, il y a quelques temps, j'ai trouvé un document qui montrait que ces plans étaient inexacts.

voilà un extrait du plan, qui montre le côté bâbord du Rouf sous la tourelle II. on y voit 5 ouvertures de ventilation.

Richelieu 1952 1/100 Img01610

mais voilà une photo prise de ce même côté bâbord sur le Rich' en mer.. il n'y a pas ces ouvertures..

Richelieu 1952 1/100 Ri26510

un rebouchage s'imposait donc au niveau de ma maquette.. mais, ce ne fut pas facile, parce que beaucoup de choses ont été collées au droit du rouf, ce qui ne laissait guère de place à mes doigts...

Richelieu 1952 1/100 Dsc02934

voilà, c'est tout pour aujourd'hui

_________________
Si les mouettes ont pied, il est trop tard pour virer.

Dans la marine, c'est simple, tu salues tout ce qui bouge.. et si ça bouge pas, tu le nettoies...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
fabrice

fabrice

Messages : 216
Date d'inscription : 14/01/2014

Richelieu 1952 1/100 Empty
MessageSujet: Re: Richelieu 1952 1/100   Richelieu 1952 1/100 Icon_minitimeMar 28 Jan - 1:42

pour revenir sur ce W-E..
gros contre-temps... je me suis rendu compte que je n'avais mis qu'une seule couche de noir au niveau de la tour "cheminée". une énorme bêtise quand on sait que j'ai appliqué cette première couche, alors que rien n'avait été assemblé.. là, la tour est assemblée, la nappe d'antenne posée, etc.. donc hors de question de tout démonter... alors, j'ai sorti les bandes de masquages, les papiers couvrants (les prospectus c'est pratique) et on fait du slalom entre les fils et tous les éléments des superstructures..
bon, ok, le résultat de ces heures passées à masquer ce qui devait l'être, ça fait un peu bric à brac... mais c'était la seule solution pour réparer cet oubli de 2 ans..

Richelieu 1952 1/100 Dsc02941

Richelieu 1952 1/100 Dsc02942

ce soir, je n'ai pas pu résister.. j'ai redonné une partie de ses couleurs au Rich', qui désormais arborera son drapeau tricolore...

Richelieu 1952 1/100 Dsc02943

_________________
Si les mouettes ont pied, il est trop tard pour virer.

Dans la marine, c'est simple, tu salues tout ce qui bouge.. et si ça bouge pas, tu le nettoies...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
looping
Admin
looping

Messages : 532
Date d'inscription : 05/11/2009
Age : 55
Localisation : st etienne

Richelieu 1952 1/100 Empty
MessageSujet: Re: Richelieu 1952 1/100   Richelieu 1952 1/100 Icon_minitimeMar 28 Jan - 18:11

salut Fab

Contre-temps ok ,il n'empêche que le "RICH.",avec son drapeau tricolore a fière allure  Cool

Bonne continuation mon Fab,super modèle que tu fais là .

_________________
ce qui embellit le desert c'est qu'il cache un puits quelque part
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://lesapeurzeforum.forumactif.com
fabrice

fabrice

Messages : 216
Date d'inscription : 14/01/2014

Richelieu 1952 1/100 Empty
MessageSujet: Re: Richelieu 1952 1/100   Richelieu 1952 1/100 Icon_minitimeMer 29 Jan - 0:59

je me suis mis en tête ce soir, pour agrémenter la bête, de réaliser un des obus de 380 mm et ses gargousses de poudres. Ces obus sont différents des obus terrestres. ils n'ont pas de douilles et c'est donc une ogive qui est propulsée par l'explosion des gargousses de poudre.

pour vous donner une idée de ce qu'était un vrai obus de 380 mm du Richelieu.

Diam : 380mm
Hauteur : 190 cm
poids : 884 kg
vitesse initiale : 830 m/s
portée maximale théorique : 41 500 m, en pratique : 37 800 m (élévation 35°)
propulsion : 4 gargousse (380x800mm chacune) pour un total de 240kg de poudre
poids d'un canon : 94t, longueur 17m

un obus de 380mm à l'entrée de l'école navale de Brest.

Richelieu 1952 1/100 17_1611

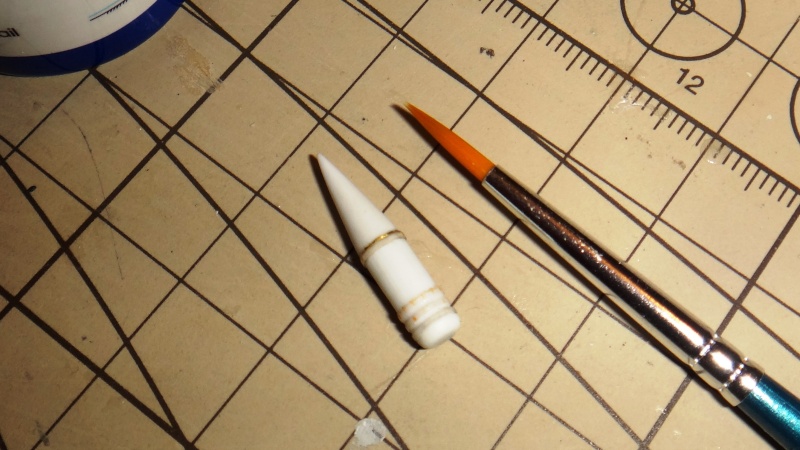

et le mien.. encore à l'état brut.

Richelieu 1952 1/100 Dsc03011

_________________
Si les mouettes ont pied, il est trop tard pour virer.

Dans la marine, c'est simple, tu salues tout ce qui bouge.. et si ça bouge pas, tu le nettoies...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
fabrice

fabrice

Messages : 216
Date d'inscription : 14/01/2014

Richelieu 1952 1/100 Empty
MessageSujet: Re: Richelieu 1952 1/100   Richelieu 1952 1/100 Icon_minitimeMer 29 Jan - 17:16

un petit flash back sur ce qui a déjà été fait.

les apparaux de pont et le reste..

Richelieu 1952 1/100 Dsc02510

les armoires

Richelieu 1952 1/100 Dsc02511

les paravanes

Richelieu 1952 1/100 Dsc02516

les bancs, les ancres de jet et le panier de basket

Richelieu 1952 1/100 Dsc02517

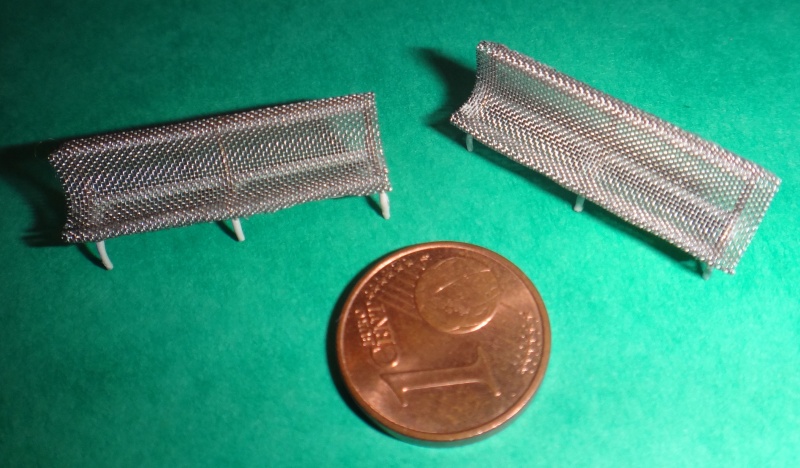

les bancs en gros plan (ça m'a pris un temps fou à les faire..)

Richelieu 1952 1/100 Dsc02518

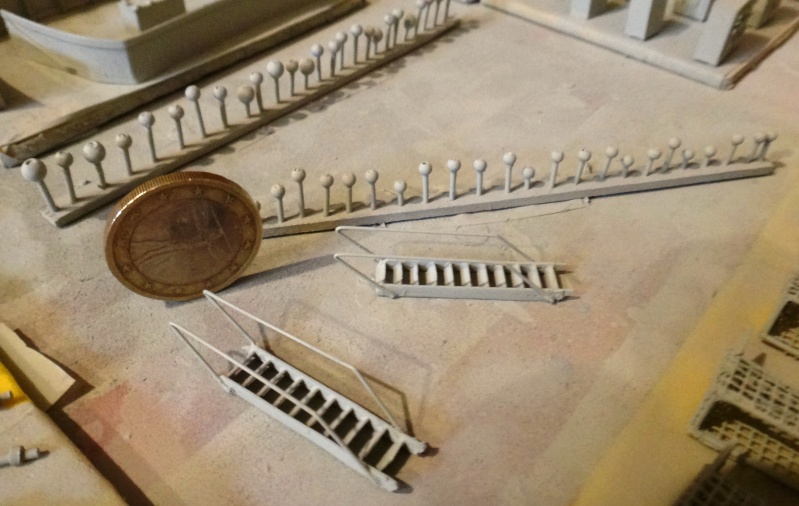

les escaliers et les aérations

Richelieu 1952 1/100 Dsc02519

les râteliers à gilets de sauvetage

Richelieu 1952 1/100 Dsc02520

les rails des munitions de 40mm

Richelieu 1952 1/100 Dsc02512

les 1400 paquets de munitions de 40mm (1400*4)

Richelieu 1952 1/100 Dsc02513

les rails posés dans les baignoires avec chacun 400 obus de 40 mm

Richelieu 1952 1/100 Dsc02514

les bofors de 40mm en affuts quadruples ont repris leurs places.

Richelieu 1952 1/100 Dsc02515

le mat amovible de la plage avant tel qu'il était sur le Rich'

Richelieu 1952 1/100 Dsc02829

Richelieu 1952 1/100 Dsc02830

mon mat

Richelieu 1952 1/100 Dsc02831

les caisses de munitions et autres (en bois)

Richelieu 1952 1/100 Dsc02832

le mat monté sur le pont avant côte babord (celui de tribord sera lui en position démontée et stocké, comme le vrai, derrière  le brise-lame avant)

Richelieu 1952 1/100 Dsc02833

bon, maintenant, on va reprendre le cours des choses....

_________________
Si les mouettes ont pied, il est trop tard pour virer.

Dans la marine, c'est simple, tu salues tout ce qui bouge.. et si ça bouge pas, tu le nettoies...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
fabrice

fabrice

Messages : 216
Date d'inscription : 14/01/2014

Richelieu 1952 1/100 Empty
MessageSujet: Re: Richelieu 1952 1/100   Richelieu 1952 1/100 Icon_minitimeMer 29 Jan - 18:12

après vous avoir présenté hier, un "petit" pruneau de 380mm, voilà les gargousses. ce sont des sacs de poudre d’environ 60kg chacun. 4 étaient nécessaires à chaque tir. au total 240kg de poudre, capables de propulser un obus de près de 900kg à plus de 37 km. (il y avait 832 obus à bord du Rich')

les gargousses du Rich'

Richelieu 1952 1/100 87572510

Ramenés à l'échelle, voilà un obus de 380mm et ses 4 gargousses. En tout, c'était un ensemble de plus de 1.1t et de 5m de long qui prenait place dans la culasse des canons de 17m de long.

Richelieu 1952 1/100 Dsc03012

voilà, dans le principe, le déroulement d'un tir.

Richelieu 1952 1/100 Animat10

Bien que loin d'être le plus lourd (43.000t à PC) et le plus puissamment armé des cuirassés (380mm), le Richelieu et son petit frère, le Jean Bart, possédaient un avantage certain grâce à un système ingénieux. (à titre de comparaison, le Yamato faisait 70.000 t et était armée de 460mm; le Missouri 58.000t, 406 mm).
il y avait 2 chariots élévateurs indépendants, travaillant de concert.
Dans la partie mobile de la tourelle (qui pesait quand même plus de 2.100t), le chariot élévateur suivait la courbe d'élévation des canons et les vérins qui permettaient de placer l'ensemble obus/gargousses dans la culasse étaient installés directement dans l'axe du canon et en suivaient donc les mouvements. Cela permettait donc de pouvoir recharger les affuts quelques soient l'élévation et l'azimut du canon.
ce système à double chariot permettait de recharger toutes les 30 secondes.

pour vous donner une idée, voilà ce qu'un tir de 406mm de l'USS IOWA donnait.. (ça devait être quelque chose à vivre quand même..)

https://www.youtube.com/watch?v=nsNlmiLJGIw

mais parfois ça se passe mal.. c'est arrivé sur le Richelieu.
un obus de 380mm défectueux explosa le 25 septembre 1940. le canon 3 de la tourelle II fut littéralement coupé en 2. (pour ne rien arranger, des défauts au niveau des culots des obus rendirent les canons 2 et 4 inutilisables)

Richelieu 1952 1/100 Rd288_10

pour donner une idée aussi de ce que cela peut faire, quand ça tourne mal, le 19 avril 1989, à cause d'un obus défectueux, une explosion se produisit dans la tourelle II de l'USS Iowa. Tout l'équipage de la Tourelle fut tué dans l'incident, soient 47 marins.

https://www.youtube.com/watch?v=uHSzYy-XLsU

_________________
Si les mouettes ont pied, il est trop tard pour virer.

Dans la marine, c'est simple, tu salues tout ce qui bouge.. et si ça bouge pas, tu le nettoies...


Dernière édition par fabrice le Jeu 30 Jan - 13:40, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




Richelieu 1952 1/100 Empty
MessageSujet: Re: Richelieu 1952 1/100   Richelieu 1952 1/100 Icon_minitime

Revenir en haut Aller en bas

Richelieu 1952 1/100
Revenir en haut
Page 1 sur 7Aller à la page : 1, 2, 3, 4, 5, 6, 7  Suivant
 Sujets similaires
-
» Indochine 1952
» Laos, 1952
» B1 bis Richelieu
» Oldsmobile 1952 kustom
» B1 bis RICHELIEU

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
MAQUETTES CLUB LE SAPEUR :: MONTAGES MAQUETTES ET FIGURINES-
Sauter vers:
