 le torpilleur d'escadre le "Fougueux". 1/66

Aller en bas
AuteurMessage
fabrice

fabrice

Messages : 216
Date d'inscription : 14/01/2014

le torpilleur d'escadre  le "Fougueux". 1/66 Empty
MessageSujet: le torpilleur d'escadre le "Fougueux". 1/66   le torpilleur d'escadre  le "Fougueux". 1/66 Icon_minitimeMar 14 Jan - 19:48

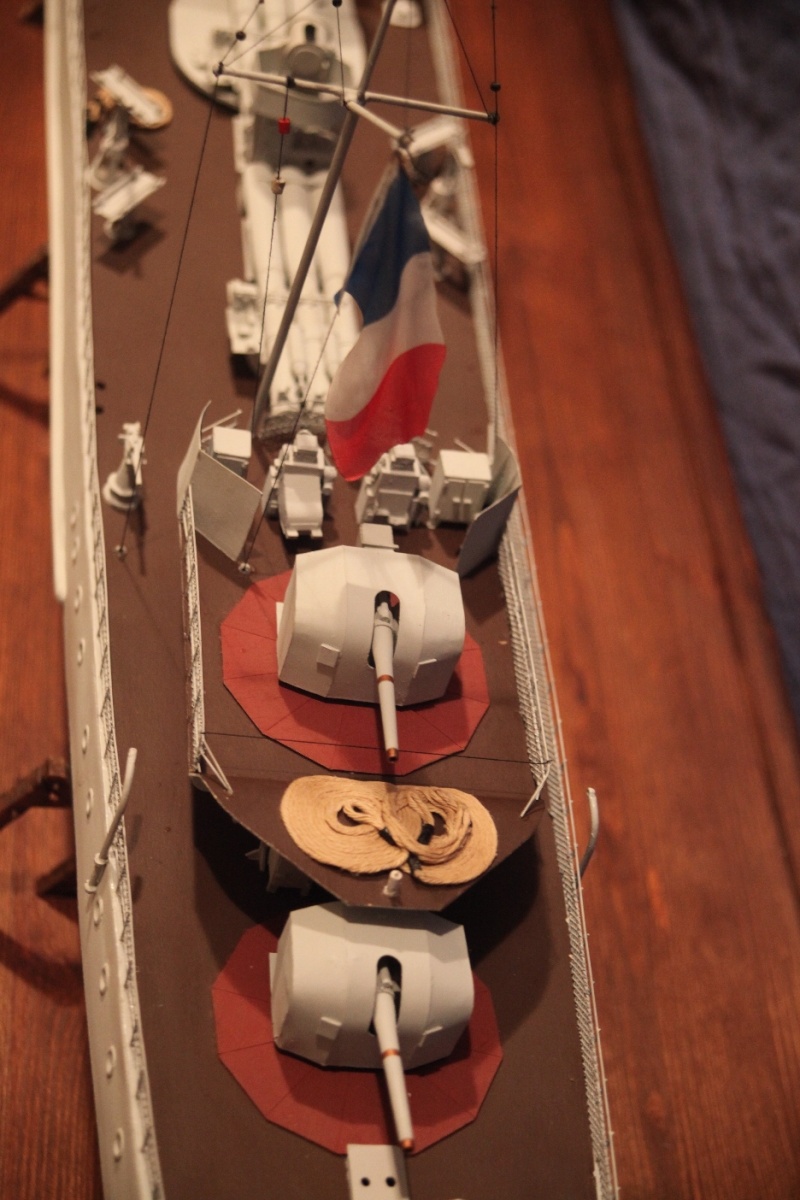

le Fougueux était un Torpilleur d’Escadre de la classe l'Adroit, de 1500t. comme beaucoup de navire français, il fut mortellement touché lors de la bataille de Casablanca en novembre 1942, touché entre autre par 2 impacts de 406mm tirés de l'uss massachusetts (bb-59)..

voilà donc une réplique au 1/66 en "full scratch". il mesure 1.60m de long, et à déplacement de 5.2 kg environ, parce qu'il aime bien prendre la mer. 2000h de travail environ. je lui ai fait subir un gros radoub l'an dernier qui m'a pris près de 400h. (refonte et restauration de la coque (remise en peinture après un décapage intégral, révision des soudures et renfort des couples), restauration des superstructures et remise en peinture.

la coque est en aluminium, recouverte inté/exté de fibre de verre, résine epoxy, couche d’apprêt et peinture.
les superstructures sont aussi en alu mais également en bristol, bois, laiton, etc..
seules les chaines et les hélices sont du commerce.

le torpilleur d'escadre  le "Fougueux". 1/66 Fougue10

le torpilleur d'escadre  le "Fougueux". 1/66 Img_0046

le torpilleur d'escadre  le "Fougueux". 1/66 Img_0010

le torpilleur d'escadre  le "Fougueux". 1/66 Img_0011

le torpilleur d'escadre  le "Fougueux". 1/66 Img_0012

le torpilleur d'escadre  le "Fougueux". 1/66 Img_0013

le torpilleur d'escadre  le "Fougueux". 1/66 Panora10


le torpilleur d'escadre  le "Fougueux". 1/66 Img_0014

le torpilleur d'escadre  le "Fougueux". 1/66 Img_0015

le torpilleur d'escadre  le "Fougueux". 1/66 Img_0016

le torpilleur d'escadre  le "Fougueux". 1/66 Img_0017

le torpilleur d'escadre  le "Fougueux". 1/66 Img_0018

le torpilleur d'escadre  le "Fougueux". 1/66 Img_0019

le torpilleur d'escadre  le "Fougueux". 1/66 Img_0020

le torpilleur d'escadre  le "Fougueux". 1/66 Img_0021

le torpilleur d'escadre  le "Fougueux". 1/66 Img_0022

le torpilleur d'escadre  le "Fougueux". 1/66 Img_0023

le torpilleur d'escadre  le "Fougueux". 1/66 Img_0024

le torpilleur d'escadre  le "Fougueux". 1/66 Img_0025

le torpilleur d'escadre  le "Fougueux". 1/66 Img_0026

le torpilleur d'escadre  le "Fougueux". 1/66 Img_0027

le torpilleur d'escadre  le "Fougueux". 1/66 Img_0028

(détail du bastingage... il n'a pas été collé sur la structure, mais j'ai percé ladite structure pour y glisser les portants légèrement enduits de colle...)

le torpilleur d'escadre  le "Fougueux". 1/66 Img_0029

le torpilleur d'escadre  le "Fougueux". 1/66 Img_0030

le torpilleur d'escadre  le "Fougueux". 1/66 Img_0031

le torpilleur d'escadre  le "Fougueux". 1/66 Img_0032

le torpilleur d'escadre  le "Fougueux". 1/66 Img_0033

le torpilleur d'escadre  le "Fougueux". 1/66 Img_0034

le torpilleur d'escadre  le "Fougueux". 1/66 Img_0035

le torpilleur d'escadre  le "Fougueux". 1/66 Img_0036

le torpilleur d'escadre  le "Fougueux". 1/66 Img_0037

le torpilleur d'escadre  le "Fougueux". 1/66 Img_0110

le torpilleur d'escadre  le "Fougueux". 1/66 Img_0111

le torpilleur d'escadre  le "Fougueux". 1/66 Img_0112


le torpilleur d'escadre  le "Fougueux". 1/66 Img_0113

le torpilleur d'escadre  le "Fougueux". 1/66 Img_0114

le torpilleur d'escadre  le "Fougueux". 1/66 Img_0115

le torpilleur d'escadre  le "Fougueux". 1/66 Img_0116

le torpilleur d'escadre  le "Fougueux". 1/66 Img_0117

le torpilleur d'escadre  le "Fougueux". 1/66 Img_0118
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
looping
Admin
looping

Messages : 531
Date d'inscription : 05/11/2009
Age : 55
Localisation : st etienne

le torpilleur d'escadre  le "Fougueux". 1/66 Empty
MessageSujet: Re: le torpilleur d'escadre le "Fougueux". 1/66   le torpilleur d'escadre  le "Fougueux". 1/66 Icon_minitimeMar 14 Jan - 20:01

affraid Fantastique Fabrice,fabuleux !

2000 heures de travail...le mot patience est bien faible.

Chapeau bas et respect devant un tel travail.

_________________
ce qui embellit le desert c'est qu'il cache un puits quelque part
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://lesapeurzeforum.forumactif.com
fabrice

fabrice

Messages : 216
Date d'inscription : 14/01/2014

le torpilleur d'escadre  le "Fougueux". 1/66 Empty
MessageSujet: Re: le torpilleur d'escadre le "Fougueux". 1/66   le torpilleur d'escadre  le "Fougueux". 1/66 Icon_minitimeMar 14 Jan - 20:36

pour donner une idée de la quantité de travail qu'à necessité ce grand radoub. (peintures dégradées (voire très dégradées), soudures qui ont lâché et qui laissent apparaitre de bien vilaines fissures, quelques éléments du pont cassés, etc...)

la coque dans son état de 2012.

le torpilleur d'escadre  le "Fougueux". 1/66 Img_0110

après un ponçage intégral, une refonte, une révision des soudures et un renfort des couples.

le torpilleur d'escadre  le "Fougueux". 1/66 Img_0210

pose d'un apprêt.

le torpilleur d'escadre  le "Fougueux". 1/66 Pose_d10

la coque dans sa version repeinte définitive.

le torpilleur d'escadre  le "Fougueux". 1/66 Peintu10

préparation à la remise en peinture des superstructures (là, faut maitriser la bande de masquage...)

le torpilleur d'escadre  le "Fougueux". 1/66 Img_0010

le torpilleur d'escadre  le "Fougueux". 1/66 Img_0011

le torpilleur d'escadre  le "Fougueux". 1/66 Img_0012

le torpilleur d'escadre  le "Fougueux". 1/66 Img_0013

refonte totale du bastingage. (laiton sur 0.5mm soudé à l'étain)

le torpilleur d'escadre  le "Fougueux". 1/66 Img_0710

le torpilleur d'escadre  le "Fougueux". 1/66 Img_0711

la restauration avant la pose du nouveau bastingage et le collage définitif du pont (il était amovible pour pouvoir accéder aux différents éléments nécessaires à la navigation)..

le torpilleur d'escadre  le "Fougueux". 1/66 Img_0610

le torpilleur d'escadre  le "Fougueux". 1/66 Img_0611

le torpilleur d'escadre  le "Fougueux". 1/66 Img_0612

voilà comment passer 400h à rénover... mais maintenant il reste dans sa vitrine.
